Метод представления спецификации болта

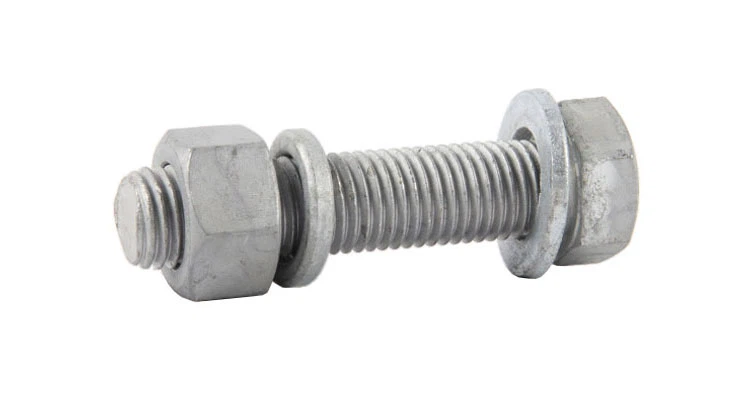

 Болт:Разновидность крепежа, состоящего из головки и винта (цилиндра с наружной резьбой), который необходимо совместить с гайкой, чтобы скрепить и соединить две детали со сквозными отверстиями. Эта форма соединения называется болтовым соединением. Если гайку отвинтить от болта, то две части можно разъединить, поэтому болтовое соединение является разъемным.

Метод представления спецификации болта:

Спецификация болта M14 означает метрический болт с диаметром резьбы 14 мм. М означает «метрическая, метрическая» резьба. Полная маркировка резьбы состоит из: кода характеристики резьбы плюс кода размера плюс кода зоны допуска плюс другой информации плюс кода стандарта (например: добавить код национального стандарта для внутреннеговинты)
1. В коде характеристики резьбы используется буква «М».
2. Код размера
Код размера одинарной резьбы: «номинальный диаметр × момент винта». Для крупной резьбы элемент крутящего момента резьбы можно не указывать. Код размера многозаходной резьбы: «номинальный диаметр × момент резьбы Ph шага P».
3. Код зоны допуска представлен цифрами и буквами (заглавными буквами для внутренней резьбы и строчными буквами для наружной резьбы), такими как 7H, 6g и т. д. Следует отметить, что 7H, 6g и т. д. обозначают допуски на резьбу, в то время как H7, g6 представляют кодовое название допусков цилиндра.
4. Существует три типа длины ввинчивания: короткая (обозначается буквой S), средняя (обозначается буквой N) и длинная (обозначается буквой L). В нормальных условиях длина ввинчивания резьбы не маркируется, а зона допуска резьбы определяется по средней длине ввинчивания (N). При необходимости добавьте код длины ввинчивания S или L, например «M20-5g6g-L». Для особых случаев можно указать значение длины ввинчивания, например, «M20-5g6g-30».
5. Для левой резьбы после длины ввинчивания следует указать «LH». Код длины ввинчивания и код вращения разделены знаком «-», а правая резьба опущена.
6. Пример маркировки:
M 16-5g6g означает обыкновенную крупную резьбу, номинальный диаметр 16, правостороннюю, средний диаметр зоны допуска резьбы 5g, наружный диаметр 6g, длина завинчивания считается средней длиной.
M16×1 LH-6G означает обычную резьбу с мелким шагом, номинальный диаметр 16, шаг 1, левостороннюю резьбу, средний и большой диаметр зоны допуска резьбы равны 6G, а длина завинчивания считается средней длиной.
